Dhá chineál próiseas cóireála dromchla le haghaidh bord nascáil

De réir an mhodha cóireála dromchla, is féidir é a roinnt sa 2 chineál seo a leanas: Óir Tumoideachais, Ni/Pd/Au.

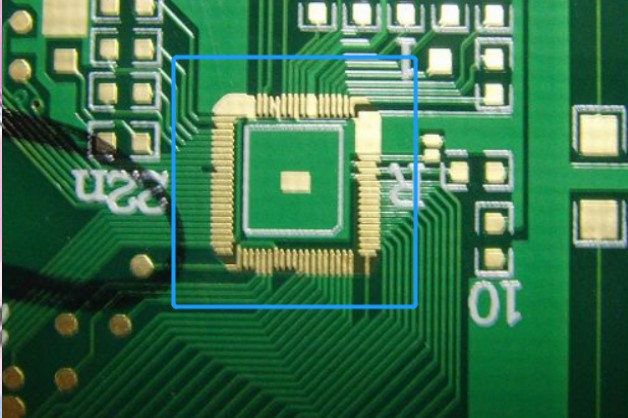

Óir an Tumoideachais

Is é an tiús sil-leagan de nicil ná 120 ~ 240 μorlach (thart ar 3 ~ 6μm), agus is é 2 ~ 4μinch (0.05 ~ 0.1μm) tiús óir

Buntáistí: 1. Tá dromchla PCB Tumoideachais Óir an-árasán agus coplanar, atá oiriúnach do dhromchla teagmhála eochracha.

2. Tá sádracht an taisce óir den scoth, agus leáfaidh an t-ór go tapa isteach sa sádróir leáite chun comhdhúile miotail a fhoirmiú.

Míbhuntáistí: tá gá le costas ard, agus rialú docht ar pharaiméadair phróisis (dromchla miotail réidh, paraiméadair nascáil dhian, etc.) chun éifeacht nasctha maith a bhaint amach. Tá dromchla PCB óraithe éasca le sochar pláta dubh (creimeadh nicil) a tháirgeadh, rud a chuireann isteach ar iontaofacht táthú deiridh agus fadhb dísoldering.

Ni/Pd/Au

Is é tiús nicil ná 120~240μInch (thart ar 3-6 um), is é tiús an phallaidiam ná 4~2{{10}}μ Inch (thart ar 0.1 ~ 0.5 um）; Is é an tiús óir ná 1-4 μorlach (0.02 ~ 0.1 um)

Buntáistí: I gcomparáid le hór tumoideachais, is féidir le hór nicil pallaidiam cosc ​​a chur go héifeachtach ar fhadhbanna iontaofachta nasc de bharr lochtanna diosca dubh, agus úsáidtear go forleathan é i dtáirgí lár agus ard-deireadh.

Míbhuntáistí: Cé go bhfuil go leor buntáistí ag óir pallaidiam nicil, tá an pallaidiam costasach agus costasach. Tá ceanglais rialaithe próisis dian.

Cumas próiseála na gclár nasctha

Meaisín AVI
