An próiseas próifílithe

Is é bord ciorcad priontáilte an chomhpháirt bhunúsach is coitianta a úsáidtear i gcomhpháirteanna leictreonacha, a úsáidtear chun comhpháirteanna leictreonacha éagsúla a shocrú agus a nascadh, tarchur agus rialú comharthaí leictreacha a chomhlánú. Is éard atá i bpróiseáil cuma boird chiorcaid ná próiseáil bord ciorcad priontáilte de mhéid oibre isteach i mbord de mhéid atá ag teastáil ó chustaiméirí, ionas gur féidir leis an pcb oiriúnú níos fearr do riachtanais mhéid na bhfeistí seachtracha éagsúla.



1.An cuspóir an phróisis phróifílithe

Ar chlár ciorcad priontáilte críochnaithe, déan an bord a phróiseáil agus a tháirgeadh de réir mhéid riachtanach an chustaiméara. Ag an am céanna, is gá cáilíocht an bhoird a áirithiú le linn an phróisis phróiseála chun earráidí agus lochtanna a sheachaint, d'fhonn cobhsaíocht agus iontaofacht an bhoird chuaird phriontáilte a áirithiú.



2.An prionsabal an bhoird phróifílithe

Tá córas ríomhaireachta CNC ann a rialaíonn gluaiseacht an mheaisín agus a tháirgeann an cruth a theastaíonn ón gcustaiméir bunaithe ar shonraí ionchuir an ríomhaire. I dtéarmaí rialaithe, tá comhordanáidí X-ais, Y-ais, agus Z-ais ann. Rialaíonn an ríomhaire gluaiseacht ais XY an mheaisín agus na gongs tiomáinte ag na gongs Z-ais. Trí gongs agus paraiméadair chuí a ionchur, cruthóidh an meaisín go huathoibríoch an cruth atá ag teastáil de réir na sonraí.



3.Precautions le haghaidh oibríochtaí próiseála

① Le linn an phróisis, is gá cloí go docht leis na sonraíochtaí agus na caighdeáin táirgthe ábhartha, agus a shocrú agus a choigeartú de réir riachtanais phróiseála éagsúla

② Ní mór d'oibreoirí oiliúint leordhóthanach agus foghlaim theicniúil, scileanna próiseála máistir agus modhanna oibriúcháin a fháil, agus cothabháil trealaimh a dhéanamh go rialta.

③ Le linn an phróisis, is gá iniúchadh iomlán agus rialú cáilíochta a dhéanamh, táirgí lochtacha a bhrath agus a láimhseáil go pras, agus na táirgí a cheartú agus a fheabhsú go críochnúil.



Is nasc tábhachtach é próiseáil próifílithe na gclár ciorcad priontáilte chun cáilíocht agus toradh an táirge a chinntiú, agus tá tábhacht agus luach suntasach aige. Sa phróiseas, tá gá le hoibriú agus bainistíocht eolaíoch, caighdeánaithe agus cúramach chun trí ghné den obair a bhaint amach: "earráidí a laghdú, earráidí a chosc, agus cáilíocht a fheabhsú", chun torthaí agus buntáistí níos fearr a bhaint amach.

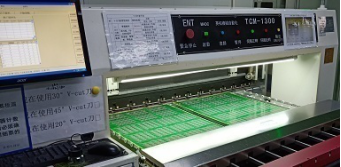

Pictiúr: V-Gearr



Pictiúr: Ródú

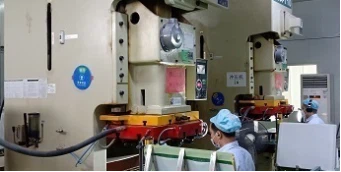

Pictiúr: Punching





An difríocht idir V-gearrtha agusródaire



Is éard atá i gceist le V-gearrtha groove díreach éadomhain V-chruthach a ghearradh ar an dá thaobh den chlár ciorcad priontáilte nuair is gá é a roinnt. Is cineál líne roinnte é an 'V-gearrtha' mar a thugtar air a dhéanann monaróir bord ciorcad priontáilte (PCB) de réir riachtanais líníochta an chustaiméara, ag baint úsáide as gearrthóir rothlach chun poist shonracha a ghearradh ar an PCB roimh ré. Is é an cuspóir atá leis ná an 'De phainéal' de chláir chiorcaid phriontáilte SMT a éascú tar éis cóimeála. Toisc gur cosúil le cruth Béarla 'V' an chuma gearrtha, tugann daoine V-gearrtha air.





Buntáistí:Tá an trealamh riachtanach simplí, tapa, agus éifeachtach ó thaobh costais.



Míbhuntáistí:Ní féidir ach painéil chearnacha a phróiseáil, agus ní féidir painéil iolracha a phróiseáil ag an am céanna. Tá ceanglais dhian cruinneas ann maidir le doimhneacht an V-groove, agus tá cruinneas tríthoiseach an phainéil V-gearrtha íseal. Tá an comhéadan nasc garbh tar éis splicing agus scoilteadh.



Is éard atá i ródú ná an próiseas a bhaineann le meaisín CNC a úsáid chun patrún réamhshocraithe a chruthú ar chlár ciorcad priontáilte ag baint úsáide as gearrthóir muilleoireachta de réir cláir réamhchláraithe.



Buntáistí: Is féidir cruthanna éagsúla de chruthanna painéil a chruthú ar an mbord de réir an chláir, agus is féidir roinnt boird a fhorluí agus a phróiseáil go comhuaineach. Tá cruinneas méid foirmithe an phainéil ard, agus tá comhéadan an phainéil réidh.
