PCB croí miotail

Tá an croí-PCB miotail comhdhéanta de bhoird miotail (cosúil le alúmanam, copar, iarann, cruach sileacain), ciseal tréleictreach inslithe seoltacht ard teirmeach agus scragall copair. Déantar an ciseal inslithe go ginearálta de bhileog ghreamaitheacha éadach snáithín gloine eapocsa le seoltacht teasa ard nó roisín eapocsa le seoltacht teasa ard. Is é tiús na ciseal inslithe ná 50um - 200um, agus is é 0.5 mm, 1.0 mm, 1.5 mm sonraíocht thiús an bhoird miotail , 2.0 mm, 3.0 mm. (Is féidir tiús speisialta a shaincheapadh)

Saintréithe agus réimsí iarratais na mbord miotail éagsúla

Tá feidhmíocht bhunúsach pláta clúdaithe copar bunaithe ar copar ag bord clúdaithe copair bunaithe ar alúmanam, agus tá a dhiomailt teasa níos fearr ná pláta clúdaithe copair alúmanam-bhunaithe. Is féidir leis an gcineál seo pláta bonn a iompar sruth mór agus a úsáid chun PCB a mhonarú le haghaidh ciorcaid ard-chumhachta ar nós leictreonaic cumhachta agus leictreonaic feithicleach. Mar sin féin, tá ard-dlús, ardluach ag an pláta bonn copair agus is furasta é a ocsaídiú, rud a chuireann teorainn lena chur i bhfeidhm, agus tá a mhéid i bhfad níos ísle ná pláta clúdaithe copair alúmanam-bhunaithe.

Tá feidhmíocht leictreach den scoth, seoltacht maighnéadach, voltas agus ard-neart ag pláta clúdaithe copar croí iarainn agus pláta clúdaithe copar cruach sileacain. Úsáidtear é go príomha le haghaidh mótair DC gan scuab, téipthaifeadán, mótar fearsaid agus tiománaí cliste le haghaidh taifeadán raidió. Mar sin féin, tá maighnéadas cruach sileacain CCL níos fearr ná an croí iarainn CCL.

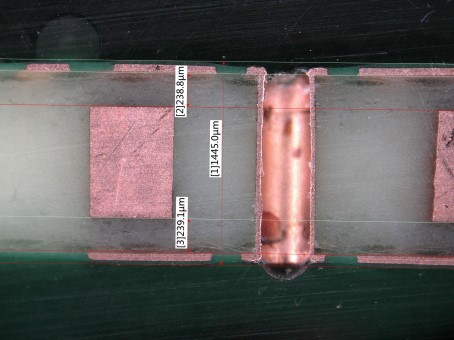

Trasghearradh copair

Croílár copair aontaobhach

Croí copar ceapaire
