Pcb Druileála Léasair Sé Chéim

Tagraíonn pcb druileála léasair sé chéim do bhord ciorcad priontáilte a chaithfear a phreasáil 6 huaire agus tá próiseas druileála léasair aige.

Is modh druileála éifeachtach é druileáil léasair is féidir a chur i bhfeidhm ar go leor tionscail éagsúla. Trí úsáid a bhaint as teicneolaíocht léasair chun obair druileála na gclár ciorcad priontáilte a chríochnú, is féidir cruinneas druileála níos airde, cró níos lú, luas oibríochta níos tapúla a bhaint amach, agus is féidir fadhbanna cosúil le giniúint creathadh agus smionagar sa druileáil mheicniúil traidisiúnta a sheachaint.

Úsáidtear an clár ciorcad priontáilte druileála léasair 6-chéim go forleathan i dtáirgí leictreonacha, amhail táirgí ardteicneolaíochta mar fhóin phóca, ríomhairí agus ceamaraí digiteacha. Tá na buntáistí a bhaineann le Cró beag, leagan amach ciorcad dlúth, agus friotachas íseal ag an mbord seo, rud a d'fhéadfadh an bord ciorcad priontáilte a dhéanamh níos réidh agus tarchur comhartha níos cobhsaí. Ina theannta sin, mar gheall ar an spás sreangú réasúnta beag ar an mbord, is féidir dearadh miniaturization an bhoird chuaird chlóite a bhaint amach níos fearr chun freastal ar éileamh an mhargaidh mais ar mhéid beag agus feidhmeanna iomadúla.

Éilíonn druileáil léasair na céimeanna seo a leanas: an chéad, an bord ciorcad priontáilte a dhearadh. Éilíonn an chéim seo go n-úsáidfear bogearraí CAD chun cruth, leagan amach, agus suíomh druileála an pcb ar leith a tharraingt bunaithe ar an léaráid chiorcaid agus ar na riachtanais leagan amach. Ansin tá aschur grafach, comhaid rialaithe a chruthú le haghaidh poill druileála chun éascú le treo gluaiseachta bhíoma agus doimhneacht druileála a rialú le linn druileála léasair. Is é an chéad chéim eile an próiseas druileála léasair, a éilíonn úsáid meaisín druileála léasair. Is féidir leis an meaisín seo poill a dhruileáil go cruinn le haghaidh cró agus cineálacha éagsúla ábhar, agus go ginearálta éilíonn sé réamhphróiseáil láimhe agus iniúchadh na bpoll i ngach ciseal. Ar deireadh, éilíonn próiseas foirmithe an bhoird foirceannadh copair agus cóireáil dromchla an bhoird ilchiseal ag teochtaí arda chun é a dhéanamh ina tháirge críochnaithe.

Tá an bord druileála léasair 6-chéim feistithe freisin le leibhéal léasair gairmiúil, a fhéadfaidh cabhrú go héifeachtach le húsáideoirí ailíniú cothrománach agus cruinneas druileála léasair a fheabhsú. Ag an am céanna, tá feidhm choigeartaithe uathoibríoch áirithe ag leibhéal léasair an bhoird druileála seo freisin. Nuair nach bhfuil an tsubstráit go hiomlán cothrománach, cuirfidh sé pras go huathoibríoch ar an úsáideoir coigeartuithe a dhéanamh, ag cinntiú cruinneas druileála.

Is teicneolaíocht druileála pcb ard-chruinneas é druileáil léasair, a úsáideann beam léasair in ionad na giotán druileála meicniúla traidisiúnta chun druileáil a dhéanamh. Is féidir le druileáil léasair cró an-bheag a dhruileáil, agus tá cáilíocht an phoill ard, tá balla an phoill réidh, gan aon burr iarmharach, agus is féidir é a oiriúnú go foirfe do riachtanais forbartha táirgí leictreonacha nua-aimseartha miniaturization agus comhpháirteanna ard-dlúis.

Deacrachtaí

I druileáil léasair, tá córas suite bhíoma an-tábhachtach maidir le cruinneas foirmiú Cró. Cé go n-úsáidtear an córas suite bhíoma le haghaidh suíomh cruinn, is minic go mbíonn tionchar ag fachtóirí eile ar chruinneas suíomh an phoill.

Luíonn deacracht an bhoird druileála léasair 6-chéim leis na ceanglais ardchruinneas le haghaidh druileála. Mar gheall ar chastacht chiorcad an bhoird den chineál seo, tá gá le próisis druileála iolracha le crónna níos lú. Mura bhfuil an druileáil cruinn, cuirfidh sé faoi deara go gcuirfear bac ar na ciorcaid iomlána.

Mar gheall ar an ngá atá le brúigh iolracha ar an mbord druileála léasair 6-chéim, féadfaidh an tsubstráit taithí a fháil ar luaineachtaí mar gheall ar fhachtóirí cosúil le taise agus teocht, rud a d'fhéadfadh díláithriú poll a chur faoi deara go héasca agus cruinneas ailíniú poll míchruinn.

Féadfaidh earráidí a bheith mar thoradh ar mhéid agus suíomh na fuinneoige eitse.

Is bord ciorcad priontáilte an-dúshlánach é an bord druileála léasair 6-chéim a éilíonn rialú docht ar gach próiseas táirgthe. Tar éis táirgeadh trialach, tá Sihui Fuji tar éis máistreacht a dhéanamh ar theicneolaíocht táirgthe an chineál seo de bhord ciorcad priontáilte agus tá sé in ann mais tháirgeadh agus seachadadh tráthúil.

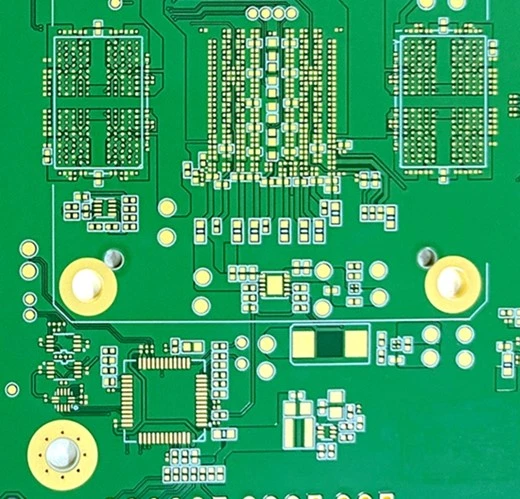

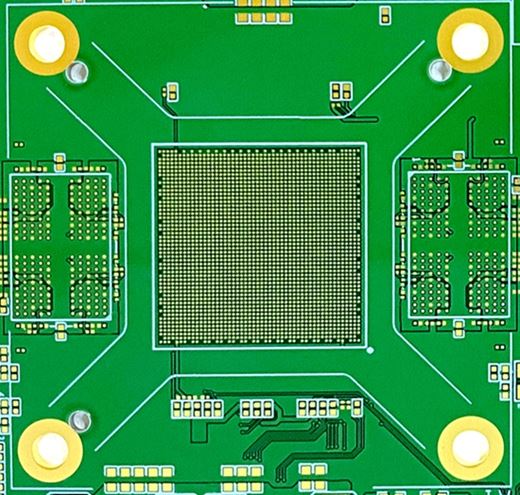

Pictiúr: pcb druileála léasair sé chéim

Sonraíocht an bhoird samplach

Mír: Pcb druileála léasair sé chéim

Ábhar: EM-370(Z)

Ciseal: 14

Tiús boird: 1.6 ± 0.16mm

Cóireáil dromchla: ENIG
